Pick and Place: Teil2 JUKI Placemat 460 Retrofit Board

Wie im Podcast schon erwähnt, haben wir uns überlegt den 286er der JUKI Placemat 460 durch einen STM32F4 zu ersetzen. Also gesagt getan. Erst war die Überlegung das Steuerboard inkl. PC zu ersetzen und die neue Flachbaugruppe an die gleiche Stelle wie die alte Steuerplatine zu possitionieren. Sozusagen ein Retrofit Board. Alle alten Stecker sollten verwendet werden. Als dann die alten Schaltunterlagen gesichtet wurden, wurde diese Entscheidung kurzerhand überdacht und verworfen. Es wurde ein Board entwickelt, welches zwar den 286er ersetzt, aber nicht die Steuerplatine. Dazu musste einfach nur die 3V3 Welt des STMs in die 5V Welt der Steuerplatine umgesetzt werden.

Wie es so ist, wurden noch ein paar Interfaces neu ergänzt. Da noch Unsicherheit besteht, welches das Richtige ist, sind hier mehrere zum Einsatz gekommen. Es wurden Interfaces für eine µSD Karte, ein 100MBit LAN und ein USB zu UART bereitgestellt. Da auch die Überlegung besteht, den Bestückkopf um mehr als nur 90° drehen zu lassen wurden auch noch 2 Polulu Steckplätze vorgesehen. Alles in allem ist die Platine doch sehr kompakt geworden. Geradeeinmal 100x85mm.

So in der Art soll das Board später mal eingebaut sein. Im Idealfall werden nur die 2 Flachbandkabel benötigt und das Board ist fertig zur Verwendung. Bei den Bauteilen wurde darauf geachtet, möglichst wenig Varianz zu haben. Für das komplette Board, kommen nur 15 verschiedene SMD und nur 5 verschiedene THT Bauteile zum Einsatz. Alle Bauteile waren bei JLCPCB  bzw LCSC bestellbar. Genug Bauteile für 2 Flachbaugruppen, 5 Rohleiterplatten und eine Schablone haben zusammen nur ca. 80€ gekostet. Sobald alles da ist wird es spannend. Mal sehen ob die Flachbaugruppe als erste mit dem Bestückautomat herzustellen geht.

Kurzschluss Junkies [0x0a]: Hasendraht gegen Elektrosmog

Neuigkeiten

Wer das STM32MP157C-DK2 Evaluationsboard gewinnen möchte, kann uns eine Email schreiben an: feedback@kurzschlussjunkies.de Wir melden uns dann bei dem Gewinner.

Aus Fehlern lernen

Basti hat EMV Probleme mit LAN. Die RGMII Signale sind in der Abstrahlung weit über dem Grenzwert. Er hat aber schon einige Ideen, wie er die Störaussendung beheben kann.
Um die Precompliance Messungen zu vereinfachen haben Chris und Basti einen geschirmten Raum mit Hasendraht zugeflickt. Jetzt können da besser nach Störern im Bereich 30 – 1000 MHz gesucht werden.

Projekt Knöpfchenspiel

Das Knöpfchenspiel hat über das letzte Wochenende 400 Spiele gesehen. Dabei sind nur zwei Schalter und eine LED ausgefallen. Das Projekt ist also erfolgreich beendet worden. Jetzt steht es erst einmal im Keller.

Projekt Schmartwatch

Die Flex-Leiterplatten sind angekommen. Das Löten gestaltet sich aber etwas schwieriger als bei normalen FR4 Boards.
Zur Stabilisierung hat Basti die Flex-Leiterplatte auf eine FR4 Leiterplatte geklebt. So ist sie besser handhabbar und kann im Reflow-Ofen gelötet werden. Es gibt eine komplett verlötete Leiterplatte, allerdings ist die Schaltung nicht funktional. Zwischen + und – befindet sich in beide Richtungen eine 0,4V Diodenstrecke. Jetzt versucht Basti es mit einer neuen Siebdruckschablone.

Projekt Pick and Place

Chris hat ein Interfaceboard entworfen, dass den 286er ersetzt. Darauf befindet sich ein STM32F4 und der soll mit der Software grbl die Steuerung der Maschine übernehmen.
Chris möchte das Board noch mit der originalen Steuerung bestücken. Basti sieht das sehr skeptisch und ist der Meinung, dass die Daten, die die Maschine abspeichert nur im Binärformat auf den Disketten sind. Chris wettet dagegen. Es geht um eine Kiste Bier.

Chip der Woche: DRV8323(R)

Chris stellt den BLDC Motortreiber vor, der sowohl über Widerstände, als auch SPI konfiguriert werden kann. Der Chip an sich bietet jede Menge Funktionalität unter Anderem:

  • Drei Halbbrücken
  • 100% PWM Duty Cycle
  • Buckregler mit 60V Input oder Linearregler
  • Integrierte Strommessung

Für alle Interessierten gibt es die Info hier bei TI: DRV832x

Schmartwatch [14]: Flex Baugruppe bestücken

Die flexieblen Leiterplatten wurden geliefert und ich kann jetzt mit der Bestückung beginnen. Die Bestückung der ersten Leiterplatte werde ich in einzelnen Phasen durchführen. Zuerst wird der DCDC Konverter U2 bestückt. Dieser sitzt auf 6 BGA Bällchen und ist nicht leicht zu platzieren.

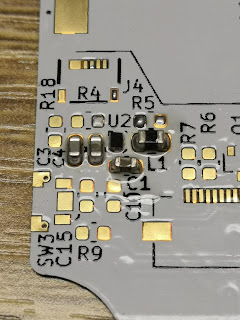

Wie man in den Aufnahmen bereits sehen kann, ist die Referenzierung der Siebdruck, Lötstopp und Kupfer Maske nicht ganz akkurat. Daher wurde an den Stellen der kleinen Landepads auch nachgearbeitet. Mit dieser Modifikation sollte es nun möglich sein die Bauteile korrekt und ohne Kurzschluss zu verlöten. Wenn ich die TPS61099 verlötet habe, kann ich mit dem Multimeter die Lötstellen auf Kurzschlüsse prüfen. Das Verlöten wird mit dem Heißluftfön passieren. Dabei wird mit Flussmittel eine Barriere zur Athmosphäre hergestellt (viel hilft viel) und der Chip erhitzt, bis das Lötzinn flüssig ist. Die suaerstoffhaltige Athmosphäre soll absgeschottet werden, um ein oxidieren (verbrennen) des Lot zu vermeiden. Im industriellen Herstellungsprozess wird das mit zum Beispiel einer Schutzathmosphäre erreicht. Anschließend kann dann mit dem Lötkolben die restliche Beschaltung dazugelötet werden. Wahlweise kann auch hier die Heißluft eingesetzt werden um die Bauteile zu verlöten.

Wenn der Regler aus den 3V Eingangsspannung die gewünschten 3,3V Ausgangsspannung erzeugt, kann die MCU, also der Microcontroller U3 bestückt werden. Dieser hat ebenfalls Landepads, die allerdings größer sind als die kleinen Kreisförmigen des Spannungsreglers. Hier musste nicht nachgearbeitet werden um die Pads mit Lötstopplack zu trennen. Diese Trennung ist wichtig, denn sonst könnnen sich Brücken bilden, die man von Außen nicht sehen kann. Für den Microcontroller kann ebenfalls eine Kurzschlussmessung erfolgen, ebenso wie eine optische Inspektion unter dem Mikroskop. Wenn der Lötvorgang für Gut befunden wird, kann die restliche Peripherie um den Controller gelötet werden. dazu gehören: Stützkondensatoren, und Vorspannungswiderstände. Wenn alle diese Komponenten verlötet sind, sollte der Controller über den Debug-Port erreichbar sein.
Sollte das der Fall sein, kann mit der Bestückung der externen ePaper Beschaltung begonnen werden. Diese, zusammen mit dem Stecker J3 ist für sie Uhrenfunktion absolut notwendig. Die Echtzeituhr und der Bewegungssensor werden nacheinander dazugelötet und auf Kurzschlüsse überprüft. Jede der Komponenten sollte dann einzeln in Betrieb genommen werden.

Die Bilder zeigen, dass der Offset des Siebdrucks leider so stark ist, dass der Rahmen um die Komponenten nicht als Referenz zum Platzieren herangezogen werden kann. Das ist schade, denn jetzt muss ich mich auf die optische von der Seite erfolgende Bewertung der Platzierung verlassen.

Die Rückseite der Flexplatine ist mit einer dicken Schicht Polyimid (PI) versehen. Da auf der Rückseite allerdings auch einige Messpunkte anfgebracht sind, wurde in der Schicht Öffnungen vorgesehen.

Diese Öffnungn sind groß genug um mit dem Tastkopf an das darin liegende Pad zu gelangen. Somit ist das Testen in einem Testadapter möglich. Diesen habe ich allerdings noch nicht entworfen.
Um die Uhr weiter zu stabilisieren wird der Batteriehalter in der Mitte mit einem thermisch aushärtenden Kleber fixiert. Das Kunststoffgehäuse des Halters kann so Längs und Quer Kräfte aufnehmen, die die Platine in der Mitte durchbiegen würden.

Beim Auflöten der zusätzlichen Komponenten habe ich an eine noch unbekannten Stelle einen Kurzschluss, oder besser gesagt eine Diodenstrecke von  0,4V in beide Richtungen. Hier muss ich also erst noch ein bisschen nacharbeiten, bevor ich mit dem Prototyp eine Funktion testen kann.

Wenn die Funktion gegeben ist, werde ich als nächsten Schritt die Software so weit fertig machen, dass sie initial released werden kann. Dazu fehlt noch ein wenig Code, vor allem die Funktion die Updatemuster des ePapers zu kontrollieren.

Schmartwatch [13]: Flex Baugruppe bestellen

Wie bereits von Anfang des Projekt an vorgesehen, soll die Leiterplatte der Schmartwatch gleichzeitig auch das Armband sein. Dazu ist eine flexible Leiterplatte vorgesehen. Diese Art von Leiterplatte ist im Gegensatz zu herkömmlichen Leiterplatten aus eine Kunststofffolie hergestellt und nicht aus Glasfaser verstärktem Epoxid-Harz (FR4). Gewöhnliche Leiterplatten aus FR4 lassen sich mit einer Mindestdicke von 0.4mm herstellen. Das ist aber nicht flexibel genug für unsere Anwendung als Armband.
Eine wichtige Eigenschaft einer Leiterplatte ist die Möglichkeit sie im Reflowprozess zu verlöten. Dazu muss das Leiterplattenmaterial allerdings auch tempertaurresistent sein. Bleifreies Lötzinn schmilzt bei 217°C und ein gewöhnlicher Reflowprozess steigt bis auf 245-250°C an um die Löttemperatur für ca. 30 Sekunden aufrecht zu halten. [Quelle]

Quelle: http://www.gp-ics.com/pdf/far1.pdf

Die flexible Leiterplatte muss diese Temperaturen aushalten können, ohne ihre Form und Festigkeit zu verlieren. Aus diesem Grund ist das Basismaterial der Leiterplatte ein Polyimid mit einer Stärke von 12,5µm. Auf dieses Basismaterial wird eine 13µm dicke Kleberschicht und 18µm Kupfer aufgebracht. Das Kupfer bekommt dann eine Deckfolie aus Polyimid mit 25µm Stärke. Zur Stabilisierung der Leiterplatten an den Stellen an denen Bauteile bestückt werden, sind zusätzlich zu der 170µm dicken Leiterplatte 150µm dicke Stabilisierungplatten aufgeklebt, ebenfalls aus Polyimid.

Somit ergibt sich eine Dicke von 0,325mm für die Leiterplatte mit Stabilisierungsplatte. Diese soll die benötigte Stabilität mitbringen, um die Bauteile nicht durch einfache Biegung abreißen zu können. Für das Handhaben wird allerdings noch ein stabilerer Rahmen benötigt. Dieser soll ebenfalls reflow geeignet sein und muss daher auch aus einem temperaturstabilen Kunststoff hergestellt werden. Aktuell werde ich eine unbestückte FR4 Leiterplatte als stabilisierendes Element verwenden und die flexible Leiterplatte mit Kapton Klebeband befestigen. Kapton ist ebenfalls ein Polyimid und kann einen Reflow-Prozess locker verkraften. Wenn die Bauteile der Uhr einmal verlötet sind, sollten sie für mehr Eigenstabilität sorgen. Im Design ist zu erkennen, dass der Batteriehalterung in der Mitte der Schaltung sitzt. Dieser ist selbst noch zusätzlich mit doppelseitigem Klebeband fixiert und somit eines der stabilisierenden Elemente.

Wenn die Uhr trotzdem zu instabil ist, werde ich eine gefräste Aluminiumplatte als Basis verwenden können. Die Testpunkte am Boden der Leiterplatte sind nur mit Messspitzen durch kleine Öffnungen in der stabilisierende Folie erreichbar, sind aber nicht durch eine flache Metalloberfläche kontaktierbar.

Bestellt habe ich die Flex Boards bei PCBgogo. Mit 8 Tagen Herstellungszeit sind die Flex-Boards bereits fertig und zur Zeit befinden sich die Leiterplatten bei der Post in Hongkong. Kann also nur noch ein paar Tage dauern, bis sie geliefert werden. Dann sehen wir weiter, Bauteile sind genügend vorhanden.

Pick and Place: Teil1

Wir haben uns einen Bestückautomat gekauft. Wie das mit unseren Käufen meistens so ist, spontan. Chris hat den Automat bei ebay Kleinanzeigen gesehen und 2 Tage später haben wir ihn in den Keller von Basti gebracht. Der Automat wiegt stolze 300kg und besteht hauptsächlich aus Stahl.

Der Automat  besitzt einen Transformator, der die Eingangsspannung von 230VAC in 100VAC umwandelt. Dieser wiegt stolze 12 kg und besteht aus ziemlich viel Kupfer. Die 100VAC Spannung wird im Automat in zwei DC Spannungen konvertiert. 24V und 5V. Bei Kauf und Erst-Inbetriebnahme im Keller zeigt der Steuerungsrechner eine Fehlermeldung an. Diese war leider in den Unterlagen nicht dokumentiert und lautete „Notstop betätigen! PWB-Stecker nicht verbunden.“ Der Steuerungsrechner ist ein 286er der mit dem Automaten über parallele Schnittstellen kommuniziert. Die parallelen Schnittstellen sind zwei Einsteckkarten in den ISA-Bus des Rechners.

Bei der Fehlersuche wie wir die Fehlermeldung loswerden, hat Chris herausgefunden, dass die LED des 5VDC Nezteil nicht leuchtet. Wir haben uns mit einem Labornetzteil an den 5V Kreis gehängt, nachdem wir mit einem Multimeter auf Kurzschluss nach Masse getestet haben. Die Stromaufnahme war ca. 500mA und die Fehlermeldung verschwand. Also haben wir uns entschlossen das Netzteil zu reparieren. Bei näherer Untersuchung hat sich gezeigt, dass einer der Elektrolyt -Kondensatoren ausgelaufen ist und das ganze Netzteil mit klebriger Pampe verschmiert hat. Das hat wohl zu einem Kurzschluss geführt. Ziemlich erstaunlich, dass in einem 30 Jahre alten Gerät die Elkos noch flüssiges Elektrolyt haben. Spricht für deren Qualität.

Wir haben also eins der super kleinen 230VAC auf 5VDC/2A Netzteile anstelle des alten Netzteils eingebaut und siehe da, die Kiste läuft und reagiert auf Steuerbefehle vom Rechner. Beeindruckend ist auch der Unterschied in der Bauform der Netzteile. Das kaputte Netzteil konnte aus den 100VAC 5VDC mit 1A Strom erzeugen. Das neue Netzteil ist ist ungefähr so groß wie eine Briefmarke, hat einen breiteren Eingangsspannungsbereich und kann den doppelten Strom am Ausgang liefern.

Wir haben einen Initialisierungstest durchgeführt uns alle Funktionen einmal getestet. Wie nicht anders zu erwarten ist die Bedienung etwas umständlich. Es gibt kein USB (Verison 1.0 wurde erst 4 Jahre nach Baujahr der Maschine veröffentlicht) und eine serielle Schnittstelle ist auch nicht zu finden, also werden wir um ein Update nicht herum kommen wenn das Teil sinnvoll eingesetzt werden soll. Denn irgendwie wollen wir unsere Daten automatisch vom PC in den Bestückautomaten bekommen.

Wir haben uns entschlossen die Kiste auf eine aktuelle Hard-/ und Software zu bringen. Dazu werden wir ein neues Interface-Board entwickeln, dass so aufgebaut ist, dass es mit den originalen Bedingungen des Bestückautomats herstellbar ist. Quasi ein selbst replizierendes Ersatzteil. Das soll später an die gleiche Stelle wie die aktuelle Interface Karte, und mit den gleichen Steckern arbeiten.

Wie genau müssen wir noch besprechen. Das ist dann eine Sache für den nächsten Eintrag.

Kurzschluss Junkies [0x09]: Pick and Platz

Neuigkeiten

Wer das STM32MP157C-DK2 Evaluastionboard gewinnen möchte, kann uns eine Email schreiben an: feedback@kurzschlussjunkies.de Wir melden uns dann bei dem Gewinner.

Aus Fehlern lernen

Basti hat beim Knöpfchenspiel im Schaltplan des Mikrocontroller Boards die Data+ und Data- Signale des differenziellen I2C Interfaces verdreht. Daher kam keine Kommunikation zustande. Chris hat das gefunden und jetzt geht es.

Chris hat ebenfalls lange nach einem Fehler gesucht. Schlussendlich lag es daran, dass die Software den falschen ADC Kanal aufgezeichnet hat.

Projekt Knöpfchenspiel

Der Endspurt hat begonnen. Das Knöpfchenspiel ist in den letzten Zügen und wird am Samstag verwendet. Alle Funktionen sind vorhanden, jetzt fehlt nur noch etwas Politur.

Projekt Schmartwatch

Die Flex-Leiterplatten sind unterwegs, Bauteile sind ebenfalls bestellt. 10 Muster wird es geben.
Zur Stabilisierung hast BAsti vor die Flex-Leiterplatte auf eine FR4 Leiterplatte zu kleben. So ist sie besser handhabbar und kann im Reflow-Ofen gelötet werden. Später wird eine Vorrichtung benötigt, die die Flex-Leiterplatte zuverlässig und reproduzierbar fixiert. Das ist für einen Pick-and-Place Vorgang zwingend notwendig.

Pick and Place

Chris und Basti haben sich einen Bestückautomaten gekauft. Der ist zwar ziemlich alt, aber nach einer kurzen Untersuchung und Reparatur auch wieder lauffähig. Ein Kondensator ist geplatzt und hat das interne 5V Netzteil zerstört. Der nächste Schritt ist dann die Modernisierung des Systems. Es geht quasi von 16-bit auf 32-bit.

Chip der Woche: LSM6DSOX

Der Chip der Woche ist ein smarter Bewegungssensor mit Gyro- und Beschleunigungssensor.
Mit einer dreistufigen Pipeline kann der Chip ermitteln, welche Art der Bewegung gerade stattfindet. Das macht er mit Hilfe eines Entscheidungsbaums. Basti hat den Chip zwar auf dem Tisch liegen, aber um den Entscheidungsbaum zu generieren, muss der Sensor in ein spezielles Evaluation Board um mit dem PC konfiguriert zu werden. Das ist ebenfalls bestellt, aber noch nicht da.
Für alle interessierten gibt es die Info hier bei ST: LSM6DSOX
